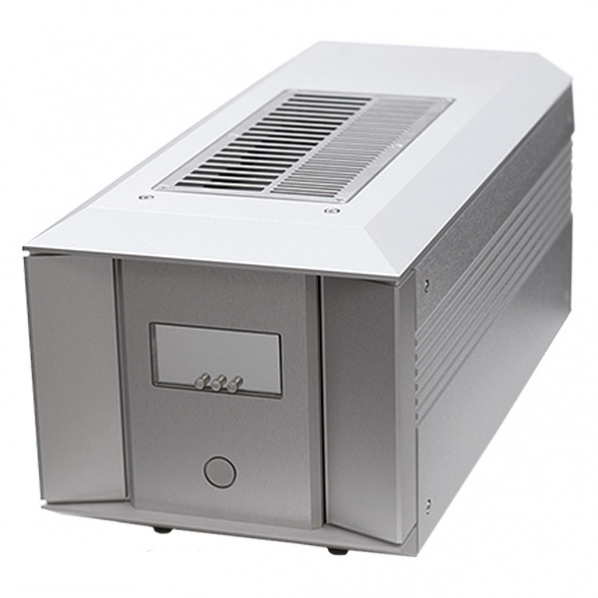

Сетевой фильтр IsoTek EVO3 Mosaic Genesis

Mosaic Genesis представляет собой гибрид из двух технологий IsoTek, который заключен в корпус шасси половинной ширины с 5-ю розетками, 3 из которых для компонентов высокочастотных источников, а 2 – для сильноточной электроники.

Высокочастотные компоненты запитываются от одиночного регенеративного элемента из могучего Genesis, запроектированного для 300 Вт в пике и непрерывных 150 Вт потребления. В отличие от существующих регенераторов сети Mosaic Genesis от IsoTek создаёт совершенно новую синусоиду в пределах своей ячейки генерации. Генератор синусоидальных волн с чрезвычайно малым числом гармоническиx искажений создаёт полностью оптимизированный сигнал внутри ячейки, который усиливается до 300 Вт усилителем переменного тока, работающим в классе A/B и подаётся на высококачественный выходной трансформатор с медной фольгой между первичным и вторичным выходом, тем самым предотвращая искажение и проход шума через устройство. Результатом является 150 Вт непрерывного постоянно генерируемого питания.

Критической частью процесса является уникальный генератор чистого синусоидального выходного напряжения с минимальными гармоническими искажениями между входным и выходным напряжением. Дополнительно с целью устранения искажений и создания сверхстабильной синусоиды Mosaic Genesis обеспечивает поддержание выходного напряжения на уровне 230 В +/- 2 %. Для сравнения, европейский стандарт – 230 В +/- 10 %.

Конечным результатом является сверхточная и постоянная синусоида сети 230 В/50 Гц с ничтожно малыми уровнями искажений, независимо от качества входного сигнала электросети. Несмотря на уровень искажений во входящей сети, Genesis поставляет чрезвычайно малое ОГИ (Общее Гармоническое Искажение) от 0,05% до 0,17% с типовой нагрузкой, оставаясь гораздо ниже 0,3% даже при сверхсложных нагрузках.

Сильноточные розетки запитываются от облегчённой версии девяти каскадной сети фильтрации Titan. Секции параллельного фильтра обеспечивают чрезвычайно малую угрозу сильноточному источнику питания в компактном форм-факторе. Эта сеть предлагает снижение радиопомех на 75 дБ, одновременно постоянно поставляя 4600 Вт.

Силовые кабели, используемые в Mosaic Genesis изготавливаются из моножильного кабеля, изготовленного с помощью новейшей технологии IsoTek – UPOCCP (Ultra Pure Copper by Ohno Continuous Casting Process / Медь высокой очистки благодаря процессу непрерывного литья Оhno). Эта технология применялась при производстве монокристаллической меди с процессом постоянного литья с подогреваемой формой. Итоговый продукт получил малые стержни из чистой меди OCC, из которой вытягивался провод, и который может содержать волокна меди длиной свыше 700 футов. IsoTek затем серебрит эту уже очищенную медь перед наматыванием жилы фторэтилен-пропиленового Тефлона на твердый проводник, создавая тем самым диэлектрик из фактического пространства, через которое протягивается вторичная трубка из фторэтилен-пропиленового Тефлона.

В конце концов EVO3 Mosaic Genesis представляет мгновенную защиту в 100 000 A. Уникальная система продвинутой защиты IsoTek использует пирамидальное расположение варисторных устройств, которые предлагают защиту и реагируют более агрессивно по мере увеличения опасности сбоя или короткого замыкания.
